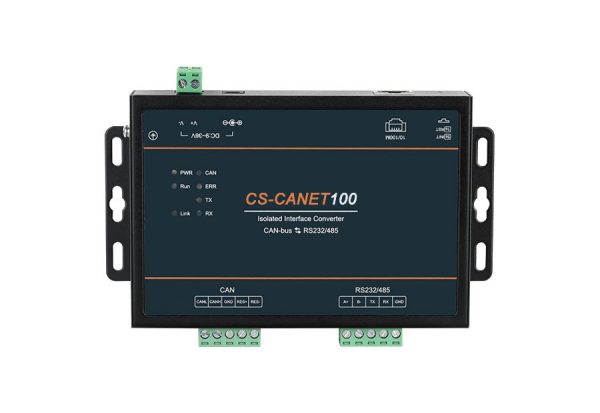

CS-CANET100 è un convertitore CAN da parete con interfaccia isolata CAN-RS232/RS485. È dotato di un core Arm Cortex-M7 a 32 bit con un'elevata frequenza di clock fino a 400 MHz e un design watchdog hardware esterno. Questo prodotto supporta 1 porta CAN e 1 porta seriale RS232/485. Può realizzare una conversione trasparente reciproca tra CAN e RS232/485. Adotta il metodo di installazione a parete e può soddisfare le esigenze di diversi siti applicativi. Ha ulteriormente ampliato la portata della rete bus CAN.
Questo convertitore CAN supporta la configurazione WEB di una varietà di funzioni di gestione di rete, come la modalità di lavoro porta seriale/CAN, DNS, registri di rete, riavvio porta, gestione sistema, ecc.; supporta conversione trasparente, conversione trasparente con logo, conversione formato, conversione Modbus, ecc. Una modalità di conversione per realizzare il protocollo CAN in porta seriale o Modbus RTU. In termini di componenti principali, il prodotto adotta soluzioni di progettazione di qualità di livello industriale e presenta molti vantaggi come ampia temperatura e ampia tensione, anti-fulmine, anti-interferenza elettromagnetica, elevata affidabilità, elevate prestazioni e adatto per il funzionamento in ambienti difficili. Può essere utilizzato per controllo industriale, elettronica automobilistica, automazione degli edifici e strumenti di misurazione, ecc.
Caratteristiche del prodotto
| Software | |
| Protocollo di rete | Protocollo IP, TCP/UDP, ARP, ICMP, DHCP, DNS, HTTP |
| Metodo di ottenimento IP | IP statico/DHCP |
| Configurazione utente | Configurazione Web |
| Relè CAN | Supporto |
| Modello CAN | Modalità normale, modalità loopback, modalità monitoraggio |
| CAN alla porta seriale | Conversione trasparente, conversione trasparente con logo, conversione formato, conversione Modbus |
| Filtraggio CAN ID | Filtraggio ID frame standard, filtraggio ID frame esteso |
| PUÒ trasmettere/ricevere | Invia: 6000 frame al secondo; Ricevi: 8000 frame al secondo |
| Tampone CAN | Invia: 200 pacchetti dati completi per canale; Ricevi: 200 pacchetti dati completi per canale |
| Buffer seriale | Invia: 1,5 Kbyte; ricevi: 1,5 Kbyte |
| Ritardo medio di trasmissione | <10 ms |
| Interfaccia | |

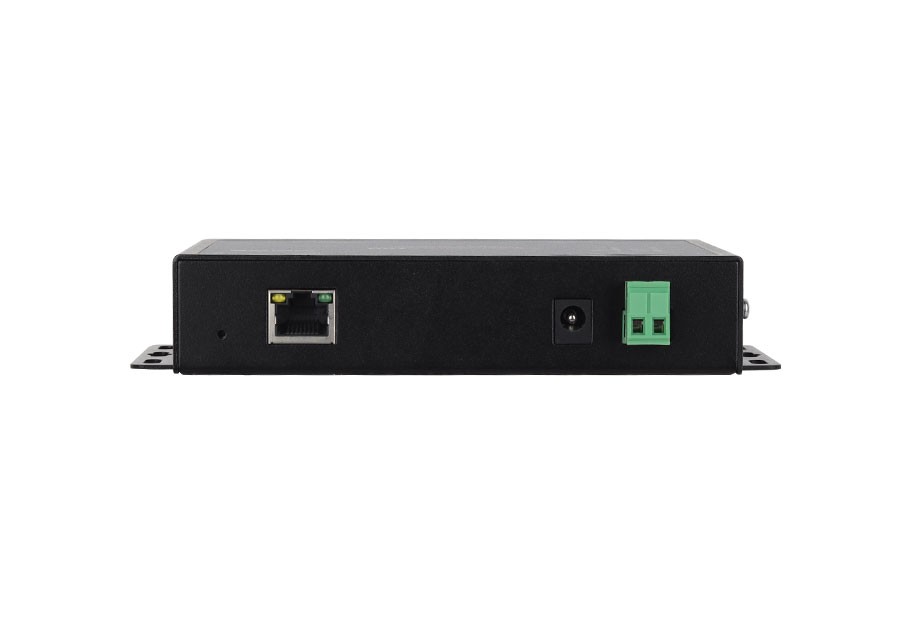

| Porta in rame da 100 M | 1*10/100Base-T(X) porta RJ45 con rilevamento automatico per configurazione, full/half duplex, MDI/MDI-X automatico |
| POTERE | Porte: 1*CAN

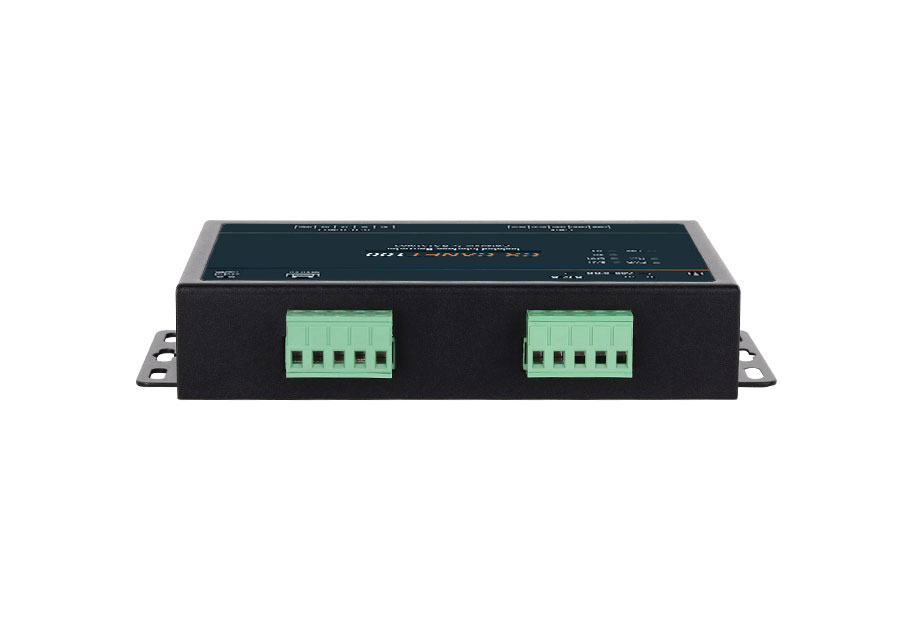

Metodo di collegamento: morsettiere con spaziatura di 5,08 mm Velocità in baud: da 5 kbps a 1000 kbps Resistenza di terminazione: resistenza di terminazione integrata da 120Ω, può essere collegata tramite morsettiere Protezione di isolamento: 2kVAC |
| Porta seriale | Tipo di porta seriale: 1 canale RS232/485
Metodo di collegamento: morsetto a 5 posizioni con passo 5,08 mm Velocità in baud: 600 bps~460800 bps Bit di dati: 7 bit, 8 bit Bit di stop: 1 bit, 2 bit Cifra di controllo: Nessuna, Dispari, Pari Protezione di isolamento: 2kVAC |
| Pulsante | Riavvio con un solo pulsante o pulsante di ripristino delle impostazioni di fabbrica |
| LED di stato | Indicatore di alimentazione, indicatore di funzionamento, indicatore della porta Ethernet, indicatore CAN, indicatore ERR |
| Alimentazione elettrica | |
| Tensione di ingresso | DC9~36V |
| Consumo energetico | <0,8 W a 12 V CC (pieno carico) |
| Connessione | Morsettiere a 2 pin con passo 5,08 mm o testa rotonda CC Φ2,5 mm |
| Caratteristiche fisiche | |
| Dimensioni | 162×95×29 mm (staffe di montaggio incluse) |
| Installazioni | Montaggio a parete |
| Codice IP | Grado di protezione IP40 |
| Ambiente di lavoro | |
| Temperatura di esercizio | -40℃~+85℃ |
| Temperatura di conservazione | -40℃~+85℃ |
| Umidità relativa | 5%~95% (senza condensa) |
| Standard del settore | |
| Compatibilità elettromagnetica | IEC 61000-4-2 (ESD – Scarica elettrostatica):
Scarica di contatto: ±8kV Scarica in aria: ±15kV IEC 61000-4-5 (sovratensione): Alimentazione: modalità comune ±4kV, modalità differenziale ±2kV CAN: Modalità comune ±4kV, Modalità differenziale ±2kV Porta Ethernet: modalità comune ±6 kV, modalità differenziale ±2 kV IEC 61000-4-4 (EFT – Transitori elettrici veloci): Alimentazione: ±4kV Porta di comunicazione: ±4kV |
| Certificazione | Certificazione CE, FCC, RoHS |
| Versione | Aggiornamento | Scaricamento |
|---|---|---|
| Versione 1.0 | 2025-03-03 |
Il PDF è in inglese.
(238,17 KB)
|
| Modello standard | Porta in rame da 100 M | POTERE | Interfaccia RS232/RS485 | Tensione di ingresso |
| CS-CANE100 | 1 | 1 | 1 | DC9~36V |
