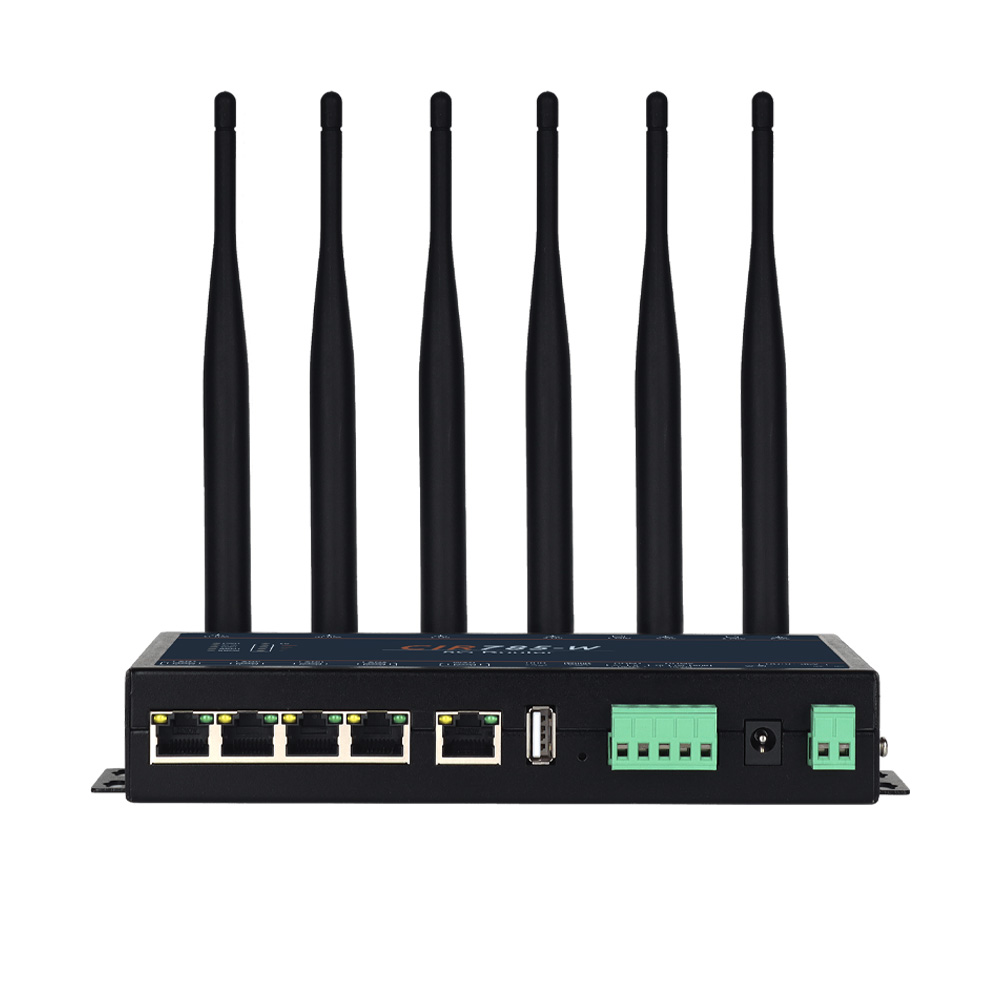

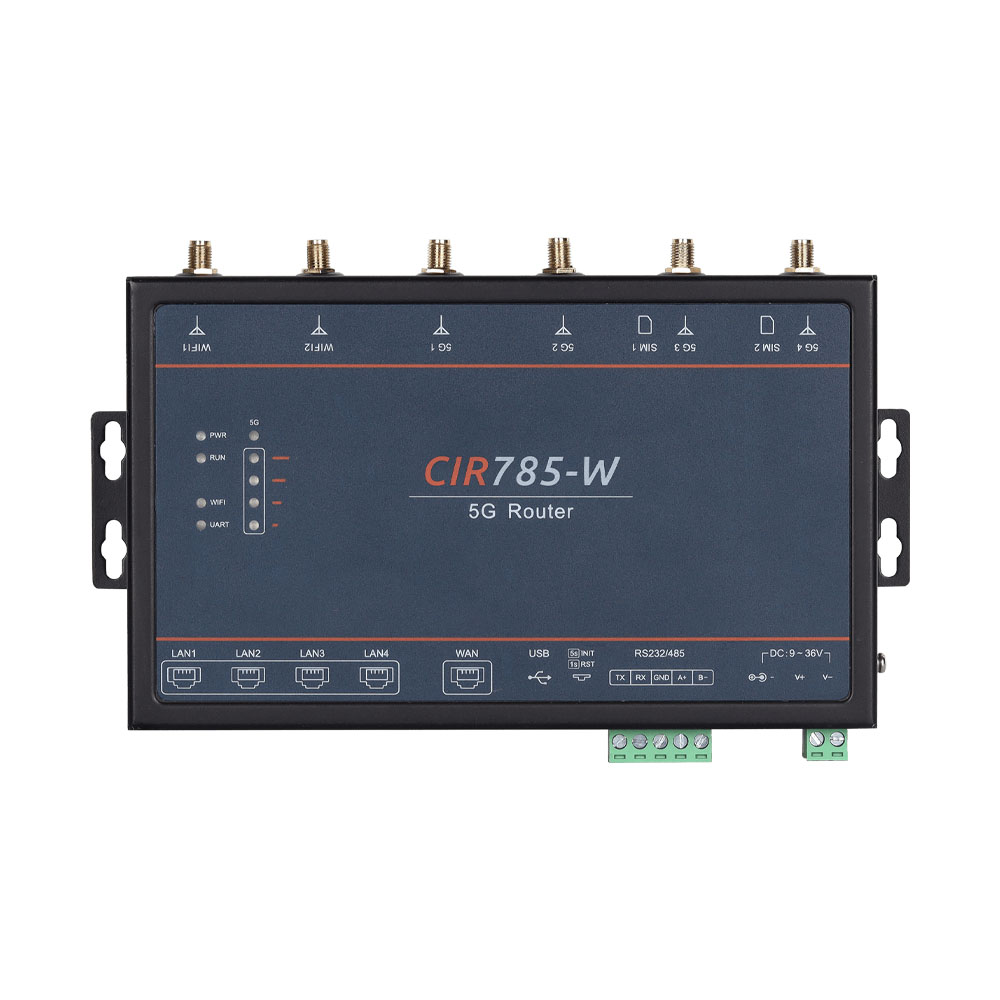

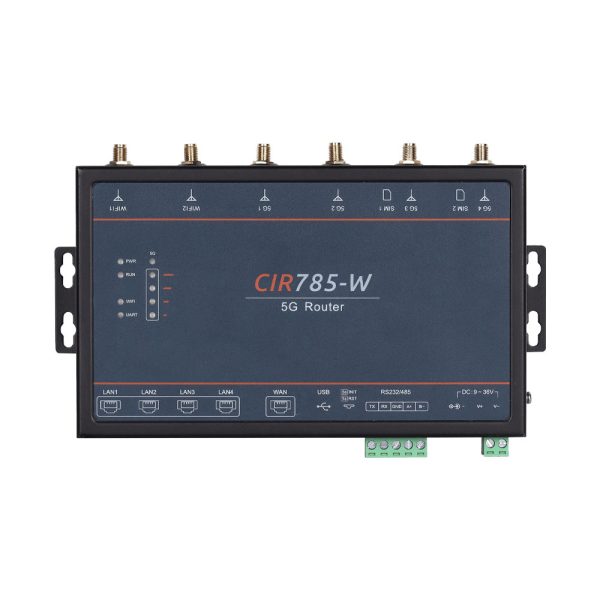

Le CIR785-W est un routeur sans fil industriel 5G mural à 5 ports 100 Mbit/s. Il prend en charge plusieurs réseaux (LAN, WAN, WLAN, 5G NR, etc.), commute intelligemment plusieurs réseaux pour la sauvegarde et permet la mise en réseau d'équipements terminaux série, sans fil et filaires. Cette gamme de produits comprend un port WAN 100 Mbit/s, quatre ports LAN 100 Mbit/s, un port série RS232/485, quatre interfaces d'antenne 5G, deux interfaces d'antenne 2,4 GHz, une interface USB et d'autres types d'interfaces. Il prend en charge une entrée d'alimentation CC 9~36 V et s'installe au mur.
Le produit prend en charge la configuration WEB de diverses fonctions de gestion réseau, telles que la connexion PPPoE, le serveur DHCP, le réseau 5G, les paramètres sans fil, la liaison IP/MAC, le routage statique, le pare-feu, le VPN, le port série vers le réseau, le diagnostic réseau, SNMP, LLDP, le service cloud, etc. Le système offre différentes autorisations pour la gestion des utilisateurs, prend en charge la gestion des journaux locaux/à distance, le redémarrage programmé, la sauvegarde et la récupération de la configuration, la mise à niveau du micrologiciel et la restauration des paramètres d'usine. Il prend en charge le redémarrage ou la restauration des paramètres d'usine par simple pression d'une touche. Le matériel adopte une conception de protection industrielle de haut niveau, sélectionne des composants de qualité industrielle et adopte une coque métallique haute résistance, robuste et durable ; faible consommation d'énergie, conception à large plage de températures, dissipation thermique de la coque sans ventilateur, supporte des températures de fonctionnement de -20 °C à +70 °C, satisfait aux normes de sécurité strictes et aux tests CEM, et répond aux exigences des applications en environnements industriels difficiles.
| Logiciel | |
| Gestion | Prend en charge les statistiques de trafic, l'état de fonctionnement, l'état du réseau, l'adresse locale et d'autres informations d'état
Prise en charge de l'adresse statique, du DHCP, de la connexion réseau externe PPPoE et du mode WAN/LAN Prise en charge du serveur DHCP, liaison IP/MAC Prise en charge du réseau 5G/4G/3G, gestion de double carte, APN, détection de lien Prise en charge du routage statique Prise en charge de la conversion du port série en réseau, DNS dynamique, SNMP, LLDP, services cloud Prise en charge du protocole PPTP/L2TP/GRE/TUN/TAP client VPN Prise en charge du protocole PPTP/L2TP/IPSec du serveur VPN |
| Pare-feu | Prise en charge de la défense contre les inondations SYN, du camouflage dynamique IP, du serrage MSS, du contrôle des données entrantes/sortantes
Prise en charge du mappage de ports TCP/UDP pour les ports WAN/LAN Prise en charge du filtrage IP/MAC/nom de domaine, iptables, DMZ, UPnP, limitation de vitesse IP/MAC/QoS |
| Gestion du système | Prise en charge du ping IPv4/IPv6, du traceroute IPv4/IPv6, de Nslookup et de la capture de paquets réseau
Prise en charge du fuseau horaire, du client/serveur NTP, du port de gestion, de Crontab, de la journalisation à distance/locale Prise en charge de la gestion des autorisations des utilisateurs, accès SSH Prise en charge du redémarrage en ligne, du redémarrage programmé, de la sauvegarde/restauration de la configuration, du flashage du micrologiciel et de la réinitialisation d'usine |
| Réseau cellulaire 5G | |
| Format réseau | 5G NR SA/NSA, LTE-FDD, LTE-TDD, WCDMA |
| Fréquence de travail | 5G NR SA : n1/n41/n77/n78/n79
5G NR NSA : n41/n78/n79 LTE-FDD : B1/B2/B3/B5/B7/B8/B20/B28 LTE-TDD : B34/B38/B39/B40/B41 WCDMA : B1/B2/B5/B8 |
| MIMO | DL 4 × 4 : n1/n41/n77/n78/n79
UL 2 × 2 : n41/n77/n78/n79 DL 2 × 2 : n28/LTE |
| Débit de transmission maximal | 5G SA Sub-6 : DL 2 Gbit/s/UL 1 Gbit/s
5G NSA Sub-6 : DL 2,2 Gbit/s/UL 575 Mbit/s LTE : DL 600 Mbps/UL 150 Mbps UMTS (DC-HSDPA/HSUPA) : DL 42,2 Mbit/s/s/UL 11 Mbit/s WCDMA : DL 384 kbps/UL 384 kbps |
| Puissance d'émission maximale | 5G NR n1/41 : 23 dBm ± 2 dB
5G NR n77/78/79 : 23 dBm+2/-3 dB LTE : 23 dBm ± 2 dB (LTE-TDD) WCDMA : 24 dBm + 1/- 3 dB |
| Sensibilité RX | LTE-FDD : -96,3 dBm(B1)/ -94,3 dBm(B2)/ -93,3 dBm(B3)/ -94,3 dBm(B5/7)/ -93,3 dBm(B8/20)/ -94,8 dBm(B28)
LTE-TDD : -96,3 dBm (B34/38/39/40)/-94,3 dBm (B41) WCDMA : -106,7 dBm(B1)/-104,7 dBm(B2/5)/-103,7 dBm(B8) |
| Interface | |
| Port WAN | 1 port cuivre RJ45 à détection automatique 10/100Base-T(X), prise en charge du mode LAN, duplex intégral/semi-duplex, connexion MDI/MDI-X automatique, isolation électromagnétique 1,5 kV |
| Port LAN | 4 ports cuivre RJ45 à détection automatique 10/100Base-T(X), prise en charge du duplex intégral/semi-duplex, connexion MDI/MDI-X automatique, isolation électromagnétique 1,5 kV |
| Port série | Type de port série : RS232/485 unidirectionnel
Connexion : bornier 5 bits au pas de 5,08 mm Débit en bauds : 300 bps-230400 bps Bits de données : 5 bits, 6 bits, 7 bits, 8 bits Bit d'arrêt : 1 bit, 2 bits Chiffre de contrôle : Aucun, Impair, Pair |

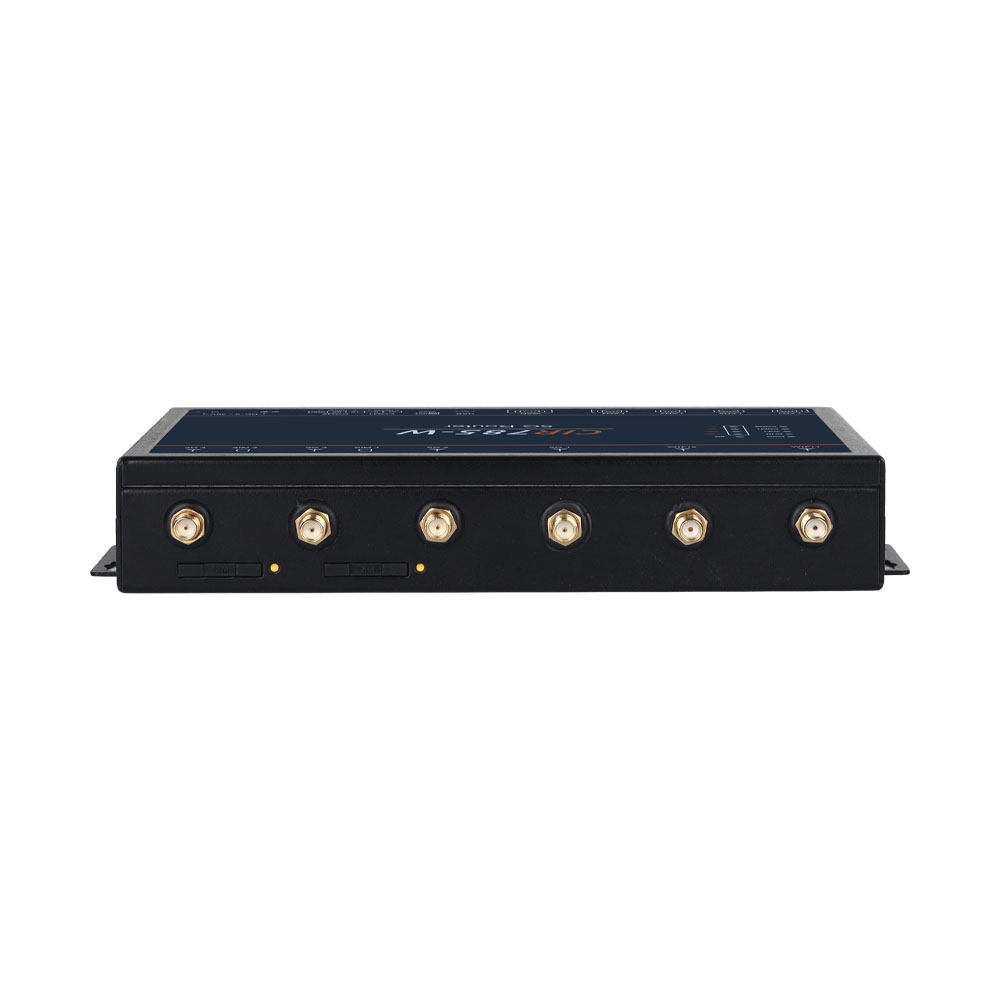

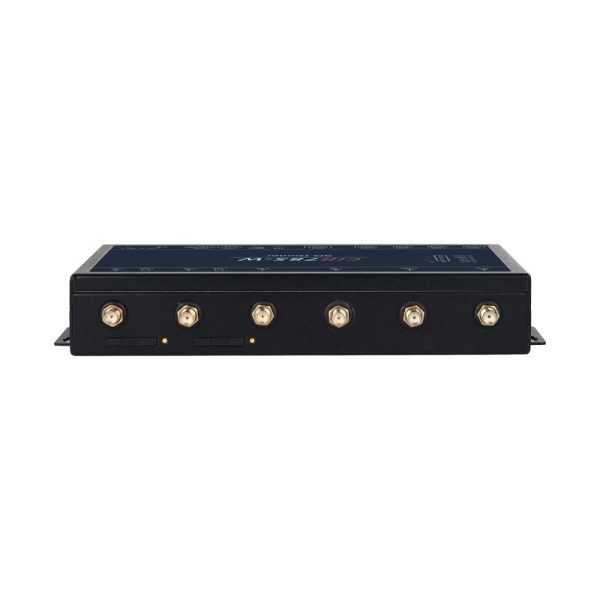

| Interface d'antenne | Interface d'antenne Wi-Fi 2,4G bidirectionnelle, utilisant SMA-K (trou intérieur de filetage externe), prenant en charge 802.11b/g/n
Interface d'antenne cellulaire 5G à 4 voies, utilisant SMA-K (trou intérieur à filetage externe) |
| Emplacement pour carte SIM | 2 emplacements pour cartes SIM standard, double carte en veille simple, prise en charge 5G/4G3G |
| USB | 1 port USB 2.0 de type A, stockage extensible |
| LED d'état | Indicateur d'alimentation, indicateur de fonctionnement, indicateur de réseau, indicateur série, indicateur 5G, indicateur de puissance du signal, débit du port cuivre et indicateur de connexion/activité |
| Alimentation électrique | |
| Tension d'entrée | DC9~36V |
| Consommation d'énergie | <4 W à 12 V CC (en moyenne) |
| Connexion | Bornier à 2 positions au pas de 5,08 mm ou tête ronde CC Φ2,5 mm |
| Protection anti-retour | Soutien |
| Caractéristiques physiques | |
| Dimensions | 207 × 112 × 34,2 mm |
| Installations | Support mural |
| Code IP | IP40 |
| Environnement de travail | |
| Température de fonctionnement | -20℃~+70℃ |
| Température de stockage | -40℃~+85℃ |
| Humidité relative | 5%~95% (sans condensation) |
| Norme de l'industrie | |
| CEM | CEI 61000-4-2 (ESD) : décharge de contact ± 6 kV, décharge dans l'air ± 15 kV
IEC 61000-4-5 (Surtension) : alimentation : mode commun ± 4 kV, mode différentiel ± 2 kV ; RS485 : mode commun ± 4 kV, mode différentiel ± 2 kV ; port réseau : mode commun ± 6 kV, mode différentiel ± 2 kV |
| Certification | CE, FCC, RoHS |
| Version | Mise à jour | Télécharger |
|---|---|---|
| V1.0 | 2025-04-23 |
PDF
(466,09 Ko)
|
| Modèle standard | Port WAN 100M | Port LAN 100M | RS232/485 | Interface d'antenne 5G | Interface d'antenne 2,4 GHz | Tension d'entrée |
| CIR785-W | 1 | 4 | 1 | 4 | 2 | DC9~36V |
