Cport3101-I

1 puerto optoaislado RS232/485/422, 1 puerto RJ45 10/100Base-T(X)
  • Admite redes de dispositivos terminales en serie, puede convertir protocolos UDP, TCP, Modbus, HTTPD, WebSocket y admite puertos serie virtuales.
  • Admite la conversión entre los protocolos Modbus RTU/ASCII y Modbus TCP, y admite la transmisión transparente Modbus RTU/ASCII sobre TCP.
  • Diseño de sistema de vigilancia de hardware independiente externo para evitar fallos
  • Fuente de alimentación de grado industrial DC9-36V y protección de conexión antirretroceso
  • Carcasa de metal de alta resistencia, nivel de protección IP40, sin disipación de calor de la carcasa del ventilador.
  • Trabaje en entornos industriales hostiles que van desde -40 ℃ a +85 ℃

Cport3101-I es un servidor serie Ethernet de grado industrial diseñado para la transmisión fluida de datos entre dispositivos serie y redes Ethernet. Con un núcleo Arm Cortex-M7 de 32 bits y una frecuencia principal de hasta 400 MHz, este dispositivo garantiza una conectividad de alta velocidad y fiable.

Gracias a su diseño de vigilancia de hardware externa y a su alta protección contra ESD, sobretensiones y EFT en la fuente de alimentación, el puerto Ethernet y el puerto serie, el Cport3101-I ofrece una sólida capacidad antiinterferencias, ideal para entornos industriales. Admite un puerto serie RS232/485/422 y un puerto de cobre de 100 Mbps, lo que permite una transmisión de datos eficiente.

Este servidor serie Ethernet integra la pila de protocolos TCP/IP, lo que proporciona una conectividad rápida y cómoda para dispositivos RS232/485/422. Admite diversas funciones de gestión de red, como el modo de funcionamiento serie/red, DNS, registros de red y reinicio del puerto serie, mediante configuración web.

Además, el Cport3101-I admite modos de conversión como multidifusión UDP/UDP, cliente/servidor TCP, maestro/esclavo Modbus RTU, maestro/esclavo Modbus ASCII, RealCOM_MCP/CCP/MW, maestro/esclavo de conexión de par, cliente HTTPD y cliente WebSocket, lo que facilita opciones de conectividad versátiles.

Fabricado con componentes de calidad industrial, el Cport3101-I está diseñado para soportar entornos hostiles, ofreciendo una amplia tolerancia a la temperatura y la presión, resistencia a rayos e interferencias electromagnéticas. Es adecuado para una amplia gama de industrias, como la monitorización industrial, la gestión del tráfico, la meteorología, el tratamiento de aguas, la monitorización ambiental, la minería de carbón, el petróleo, la industria química y las nuevas energías.

Gracias a su capacidad para proporcionar recopilación de datos remota in situ, monitorización remota y control in situ, el Cport3101-I es un producto de comunicación industrial esencial para el desarrollo del Internet Industrial de las Cosas (IIoT). Cuenta con una garantía de 5 años y soporte técnico gratuito de por vida.

Funciones del software
Protocolo de red IP, TCP/UDP, ARP, ICMP, DHCP, DNS, HTTP, RFC2217
Método de obtención de IP IP estática/DHCP
Resolución de nombres de dominio Apoyado
Configuración de usuario Configuración web
Transmisión transparente simple UDP/Multidifusión UDP/Cliente TCP/Servidor TCP/RealCOM/Conexión de par
Modbus Modbus RTU/ASCII a Modbus TCP
Mecanismo de empaquetado en serie El tiempo y la duración son configurables. El valor predeterminado varía según la velocidad en baudios. La longitud máxima de empaquetado es de 1460 bytes.
Conexión del servidor TCP Un solo puerto serie admite hasta 8 conexiones de cliente TCP
Caché de red Enviado: 16 Kbyte; Recibido: 16 Kbyte
Caché del puerto serie Enviado: 1,5 Kbyte; Recibido: 1,5 Kbyte
Paquete Heartbeat Admite el mecanismo Keepalive de TCP y personaliza el contenido de los paquetes de latidos
Paquete de inscripción Contenido del paquete de registro personalizado
RFC2217 Apoyado
Cliente HTTP Apoyado
Cliente WebSocket Apoyado
Realcom Admite modos de trabajo como Moxa y Kanghai
Retardo medio de transmisión <10 ms
Kit de software Herramienta de configuración de gestión de red, software de puerto serie virtual, MixView, MaxView
Interfaz
Puerto de cobre de 100 m 1 puerto RJ45 con detección automática 10/100Base-T(X), compatible con dúplex completo/semidúplex, MDI/MDI-X automático
Puerto serie Tipo de puerto serie: 1 RS232/485/422

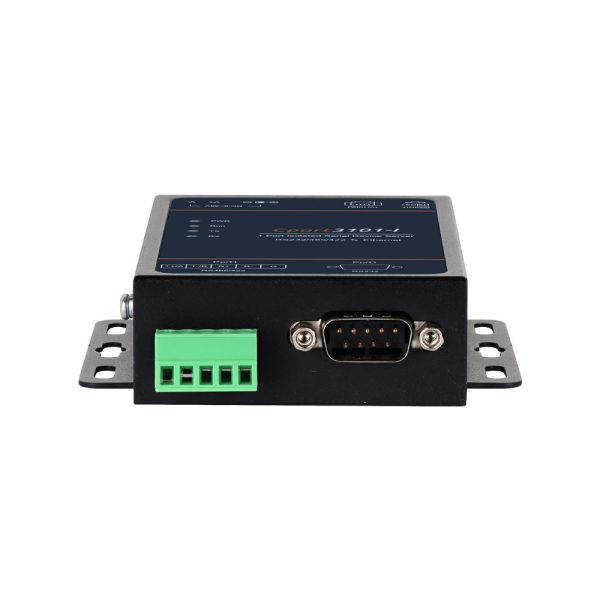

Método de conexión: bloque de terminales de 5 pines con paso de 5,08 mm para RS485/422, DB9M para RS232
Velocidad en baudios: 600 bps ~ 460800 bps
Bits de datos: 7 bits, 8 bits
Bit de parada: 1 bit, 2 bits
Bits de comprobación: Ninguno, Impar, Par
Tensión de aislamiento: 2 kV CC
Botón Reinicio con un clic o restauración de la configuración de fábrica
LED de estado Alimentación, funcionamiento, velocidad de la interfaz Ethernet y estado de conexión/actividad, puerto serie de envío y recepción de datos
Fuente de alimentación
Voltaje de entrada CC 9 ~ 36 V
Consumo de energía <1 W a 12 V CC
Conexión Bloque de terminales de 2 pines con paso de 5,08 mm o cabezal redondo de CC de Φ 2,5 mm
Características físicas
Dimensiones 96×90×26 mm (soportes de montaje incluidos)
Instalaciones Montaje en pared
Código IP IP40
Entorno de trabajo
Temperatura de funcionamiento -40℃~+85℃
Temperatura de almacenamiento -40℃~+85℃
Humedad relativa 5%~95% (sin condensación)
Estándar de la industria
Compatibilidad electromagnética IEC 61000-4-2 (ESD): Descarga de contacto ± 8 kV, descarga de aire ± 15 kV
IEC 61000-4-5 (sobretensión): fuente de alimentación: modo común ± 4 kV, modo diferencial ± 4 kV;
RS485/422: modo común ± 4 kV, modo diferencial ± 2 kV;
Puerto Ethernet: modo común ± 6 kV, modo diferencial ± 4 kV
IEC 61000-4-4 (EFT): Alimentación: ± 4 kV; Puerto de datos: ± 2 kV
Proceso de dar un título CE, FCC, RoHS
Modelo estándar Puerto de cobre de 100 m RS232/485/422 Voltaje de entrada
Cport3101-I 1 1 CC 9 ~ 36 V
