Serie CES7110-3GF

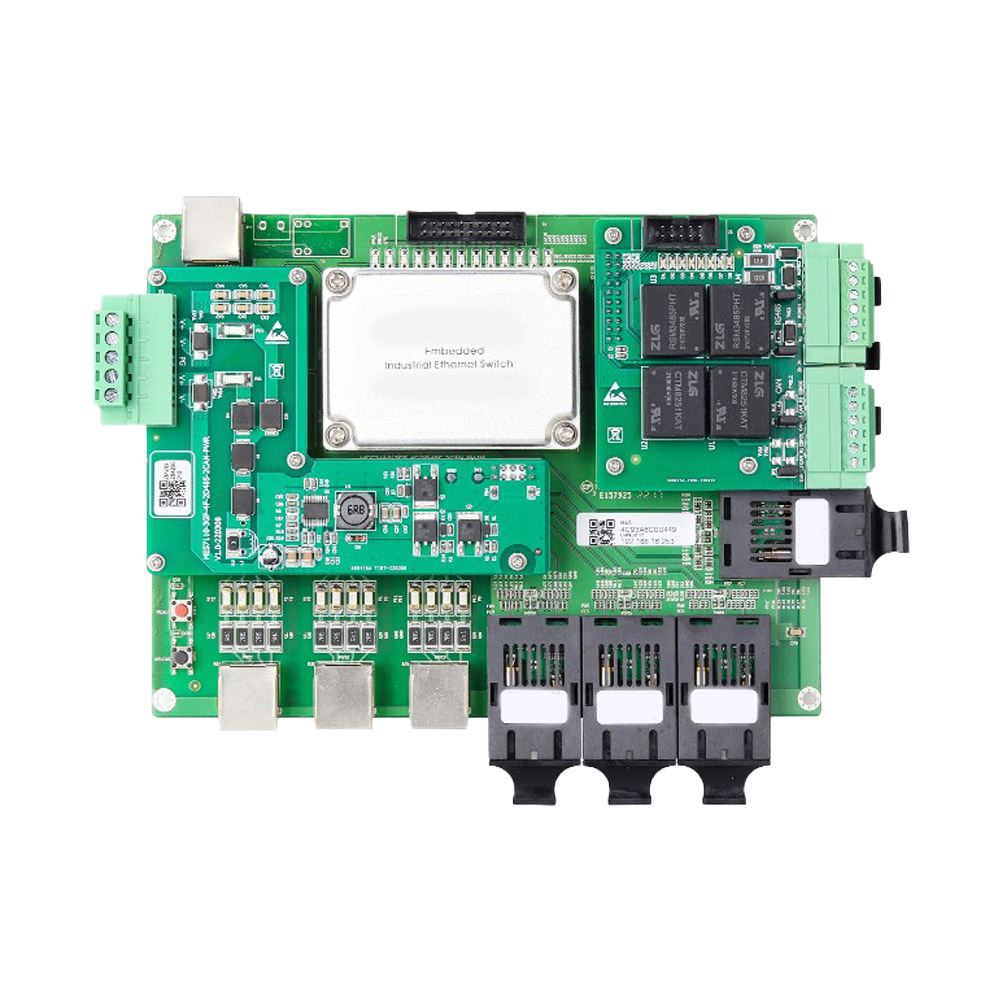

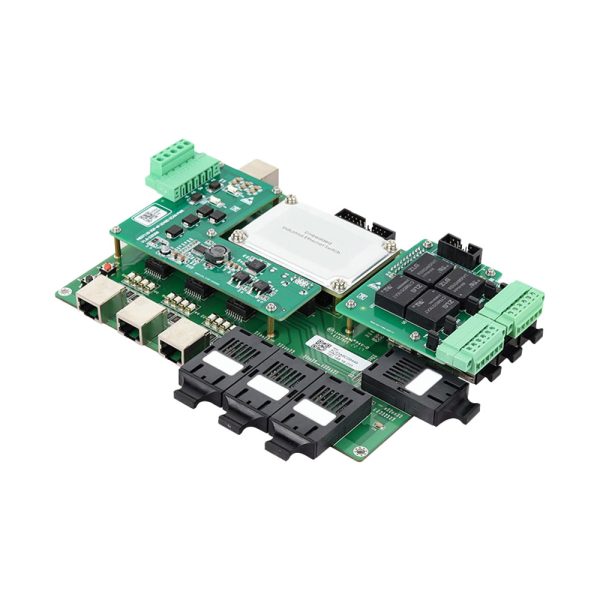

La serie CES7110-3GF es un conmutador Ethernet industrial integrado administrado en capa 2 que admite 3 puertos de fibra de 1G, puertos de fibra de 2/4/6/7*100M, puertos de cobre de 7/5/3/1*100M, 2/4 RS485 más 2*CAN o 4*RS485 puertos; admite entrada de alimentación DC9~24V simple o doble, con protección contra polaridad inversa.

La serie CES7110-3GF admite funciones de gestión de red WEB y múltiples protocolos de red, como MW-Ring, ERPS, STP/RSTP, VLAN, QoS, LACP, LLDP, snooping IGMP, autenticación 802.1X, SNMPv1/v2c/v3, duplicación de puertos, multidifusión estática, configuración de bus, detección de tormentas, estadísticas de puertos y actualización de firmware en línea. También admite UDP, multidifusión UDP, cliente/servidor TCP, Modbus RTU maestro/esclavo, Modbus ASCII maestro/esclavo, RealCOM_MCP/CCP/CS, conexión por pares maestro/esclavo, cliente HTTPD, cliente WebSocket y otros modos de trabajo de red para la conversión de puertos serie a Ethernet o Modbus TCP. Admite UDP, cliente/servidor TCP, multidifusión UDP y otros modos de trabajo de red para la conexión en red de equipos terminales CAN. El sistema permite la gestión de permisos de usuario y permite el reinicio y la actualización en línea, así como el restablecimiento de fábrica. El hardware adopta un diseño sin ventilador y componentes industriales, admite una temperatura de trabajo de -40 ℃ ~ + 85 ℃.

Características del producto

• Admite limitación de velocidad o paquetes de difusión, multidifusión y unidifusión desconocidos; admite detección de tormentas de paquetes de datos de difusión y multidifusión para evitar tormentas de difusión
• Admite la conexión en red de equipos terminales seriales y CAN, amplía la distancia de transmisión y realiza una gestión de red centralizada.
• Admite la conversión entre el protocolo Modbus RTU/ASCII y Modbus TCP, y admite la transmisión Modbus RTU/ASCII sobre TCP.
• Admite múltiples mecanismos de empaquetado de datos para convertir los datos seriales/CAN en paquetes de datos Ethernet para satisfacer las necesidades en tiempo real de diferentes redes.
• Admite mapeo de ID de Modbus, para mapear el ID real del esclavo Modbus en ID virtual para comunicación de datos, evitando la duplicación de ID del esclavo
• Admite QoS, da prioridad a la voz, el video y los datos importantes en los dispositivos de red y resuelve la congestión de la red.
• Admite VLAN 802.1Q, proporciona acceso, troncal, interfaz híbrida, fácil de dividir en múltiples dominios de difusión, mejora la seguridad de la red
• Admite IGMP snooping y tabla de multidifusión estática, establece una tabla de reenvío de multidifusión de capa 2, reduce la transmisión de datos de multidifusión en la red y ahorra recursos de red.
• Admite el protocolo de descubrimiento de capa de enlace LLDP, obtiene información del dispositivo vecino LLDP, realiza la supervisión del estado del enlace, facilita la gestión de topología y la localización de fallas.
• Admite ERPS, proporciona redes de bucle múltiple, respaldo de enlaces, logra una convergencia rápida y mejora la estabilidad de la red.
• La redundancia de red de anillo rápido (MW-Ring) de menos de 20 ms mejora la confiabilidad de la comunicación del sistema.
• Admite el protocolo RSTP, compatible con el protocolo STP, elimina el bucle de red y mejora la confiabilidad de la red.
• Admite la agregación estática de enlaces y la agregación dinámica, lo que puede aumentar el ancho de banda de transmisión y mejorar la confiabilidad del enlace.
• Admite la gestión de permisos de usuario
• Admite control WEB, HTTP, control de acceso al protocolo HTTPS, restricciones de dirección IP de inicio de sesión
• Admite control de acceso TELNET y SSH, SSH puede proporcionar un inicio de sesión remoto seguro para garantizar la integridad y confiabilidad de los datos.
• Admite autenticación de puerto 802.1X, autentica usuarios con acceso, proporciona una base de datos de autenticación local y autenticación de inicio de sesión RADIUS remota
• Admite la dirección MAC de unidifusión/multidifusión estática y la vinculación de interfaz, para garantizar el uso por parte de usuarios legítimos.
• Admite SNMPv1/v2c/v3 y SNMPv1/v2c/v3 TRAP, y puede administrarse centralmente a través del sistema de administración de red MIB.
• Admite estadísticas de puerto para contar diferentes tipos de tramas de datos enviadas y recibidas para realizar el monitoreo del tráfico del puerto.
• Admite duplicación de puertos, recopila datos de entrada y salida de puertos o todos los datos para la detección de red y la gestión de fallas.
• Admite la detección de bucle invertido para evitar que la red suene y provoque una tormenta de red
• Admite el registro del sistema para registrar información de WEB, LINK, CONFIG, AUTH, IGMP, STORM, RING, RSTP, SNMP y admite la monitorización remota del host de registro y el correo de registro.
